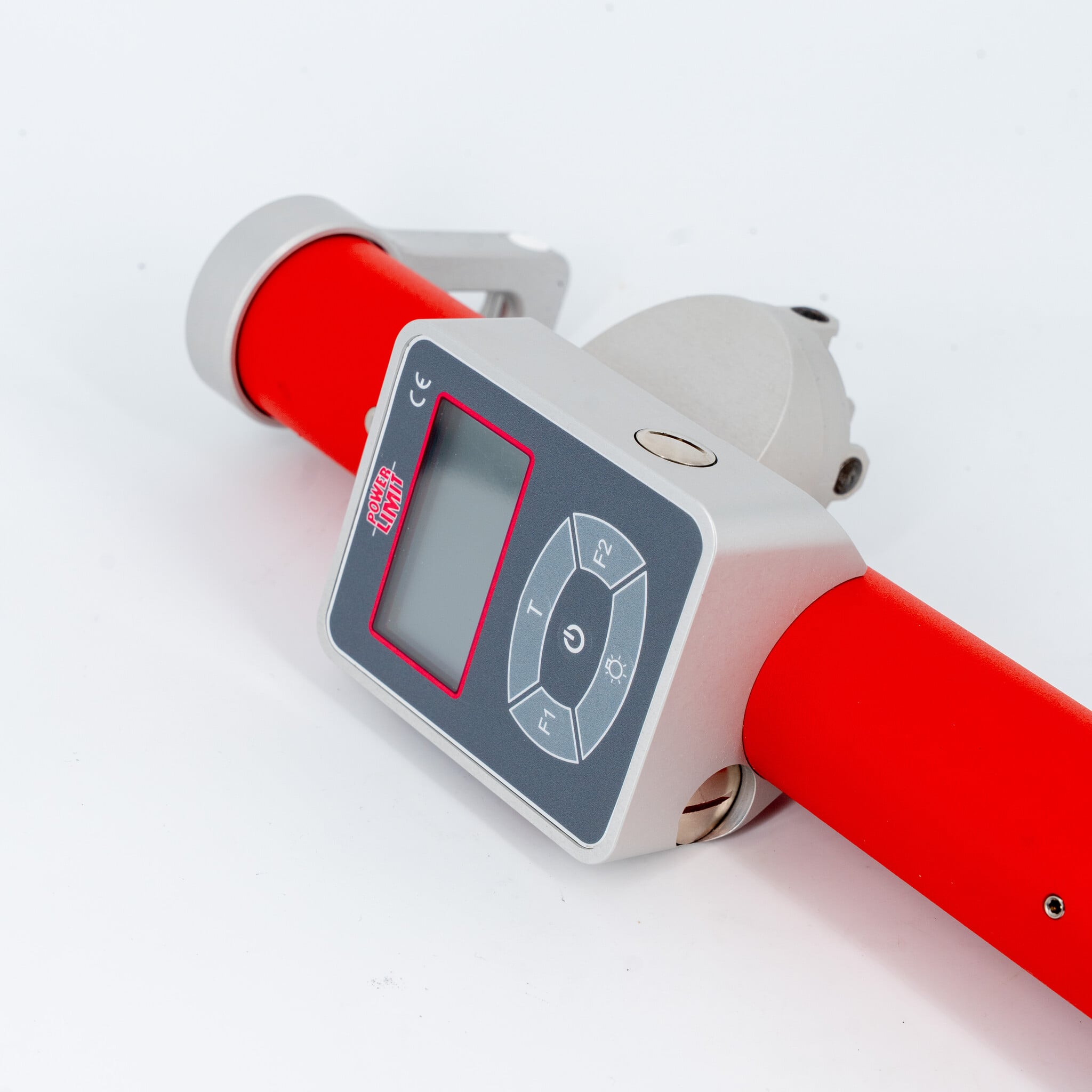

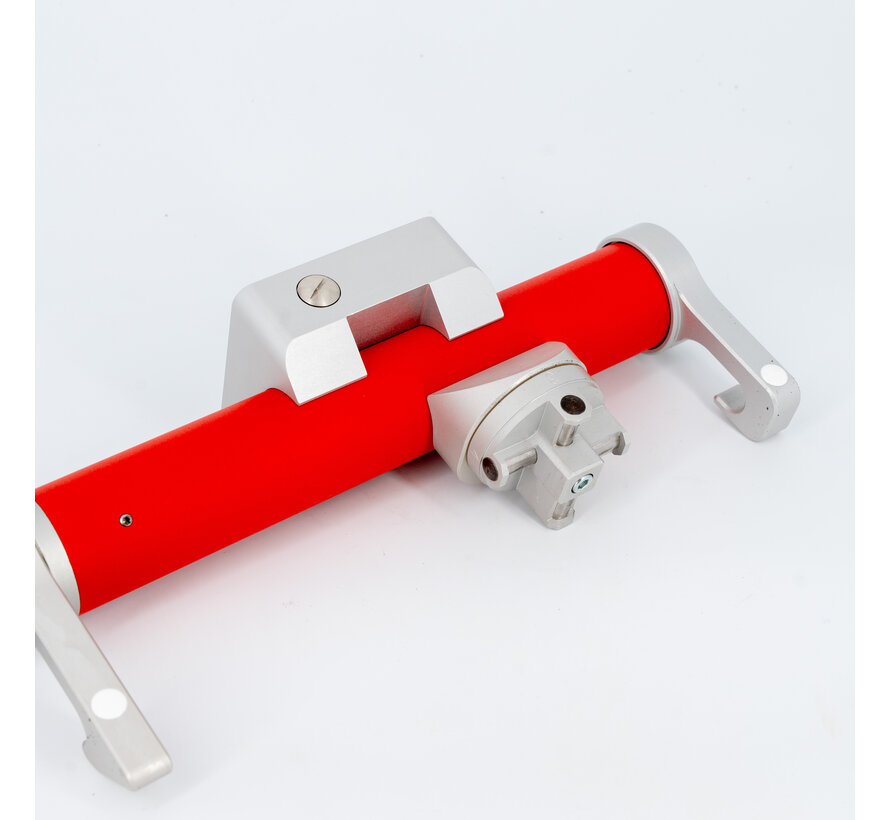

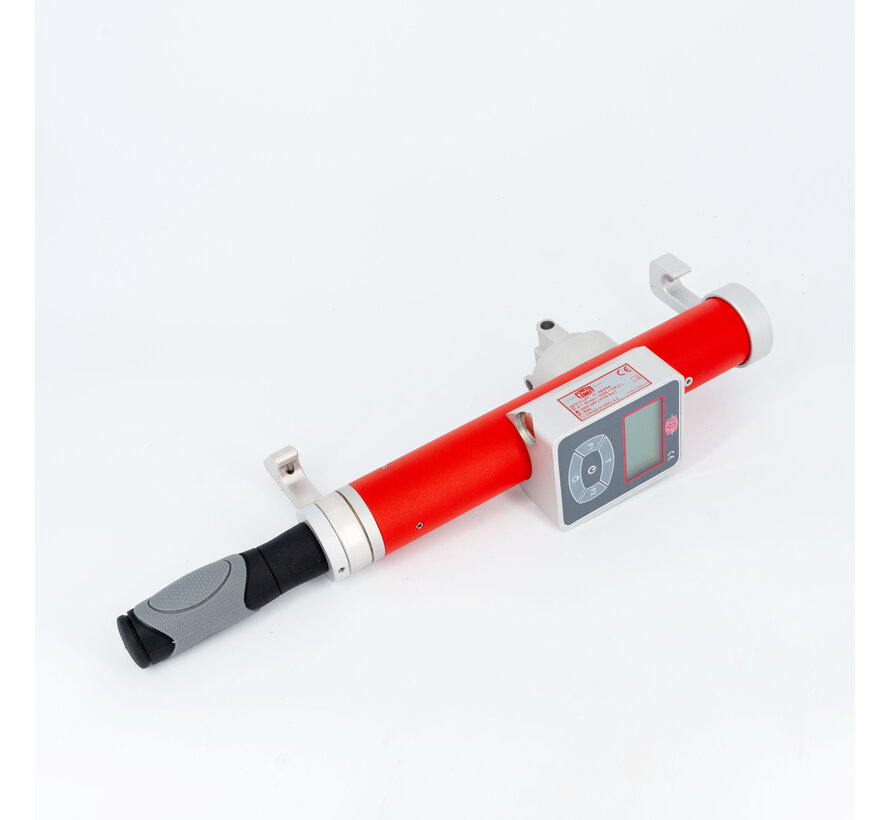

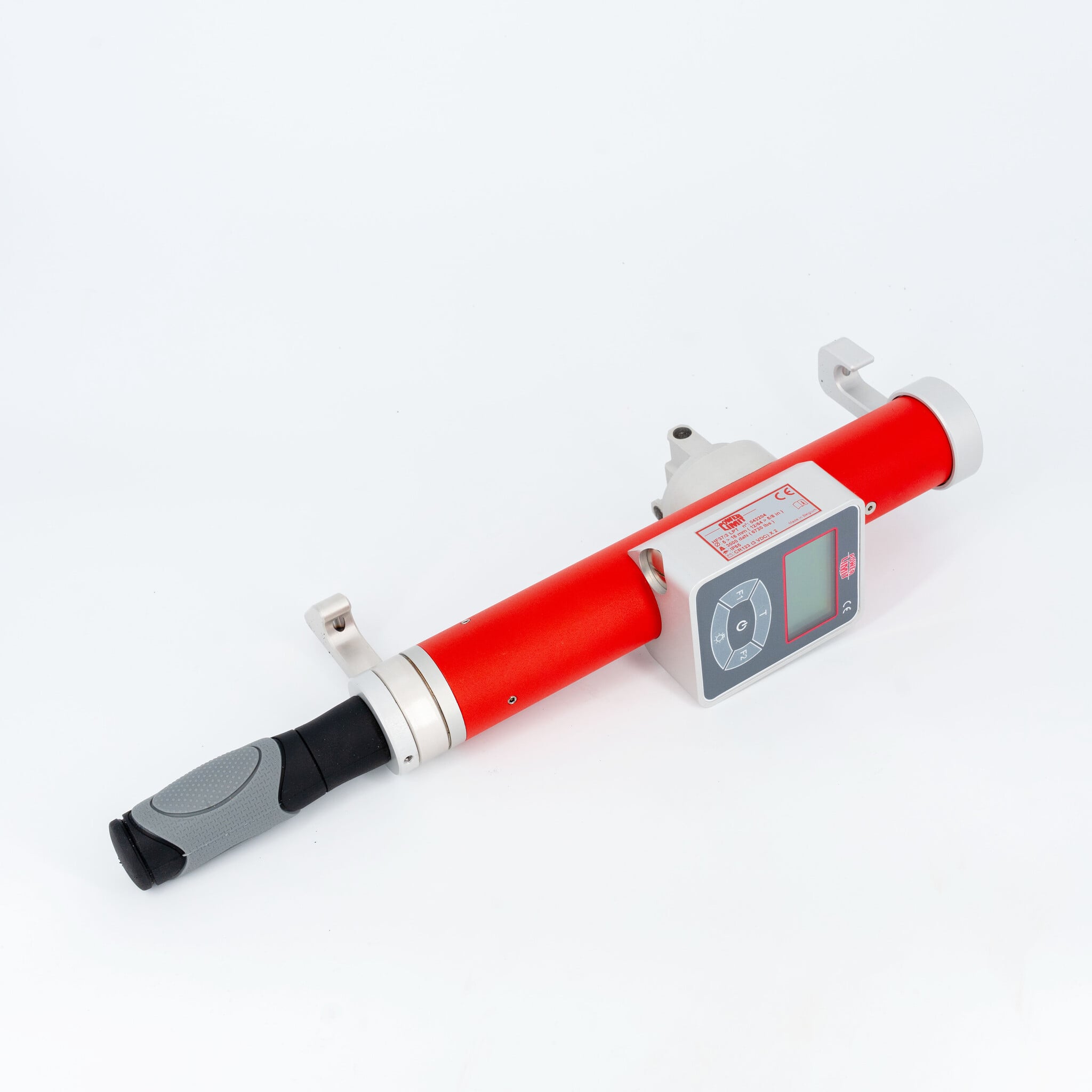

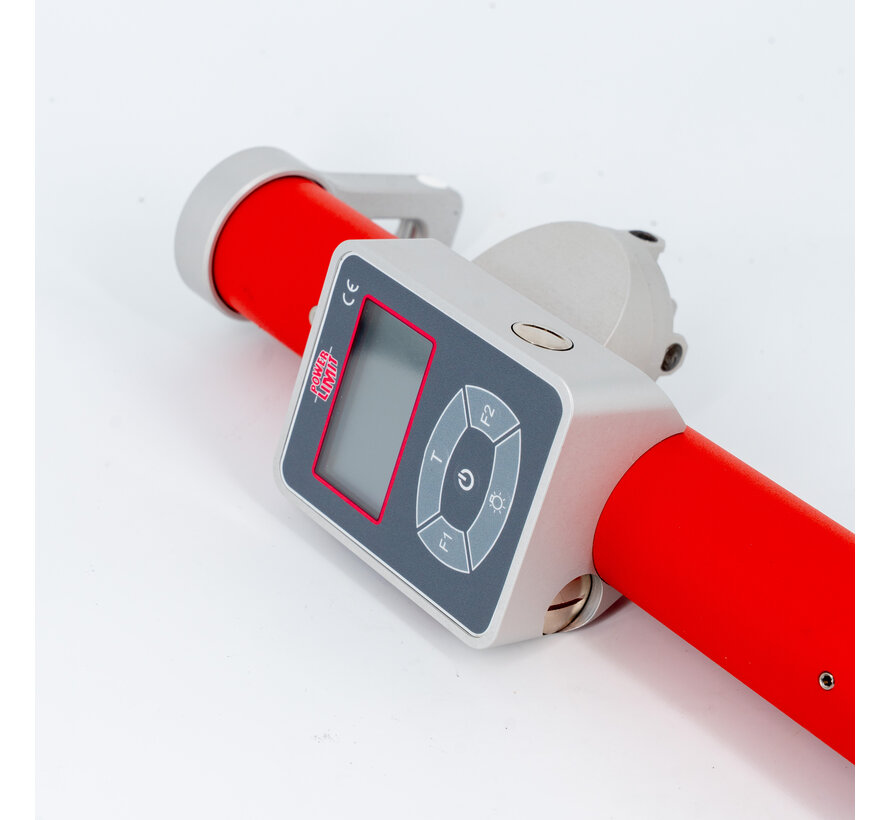

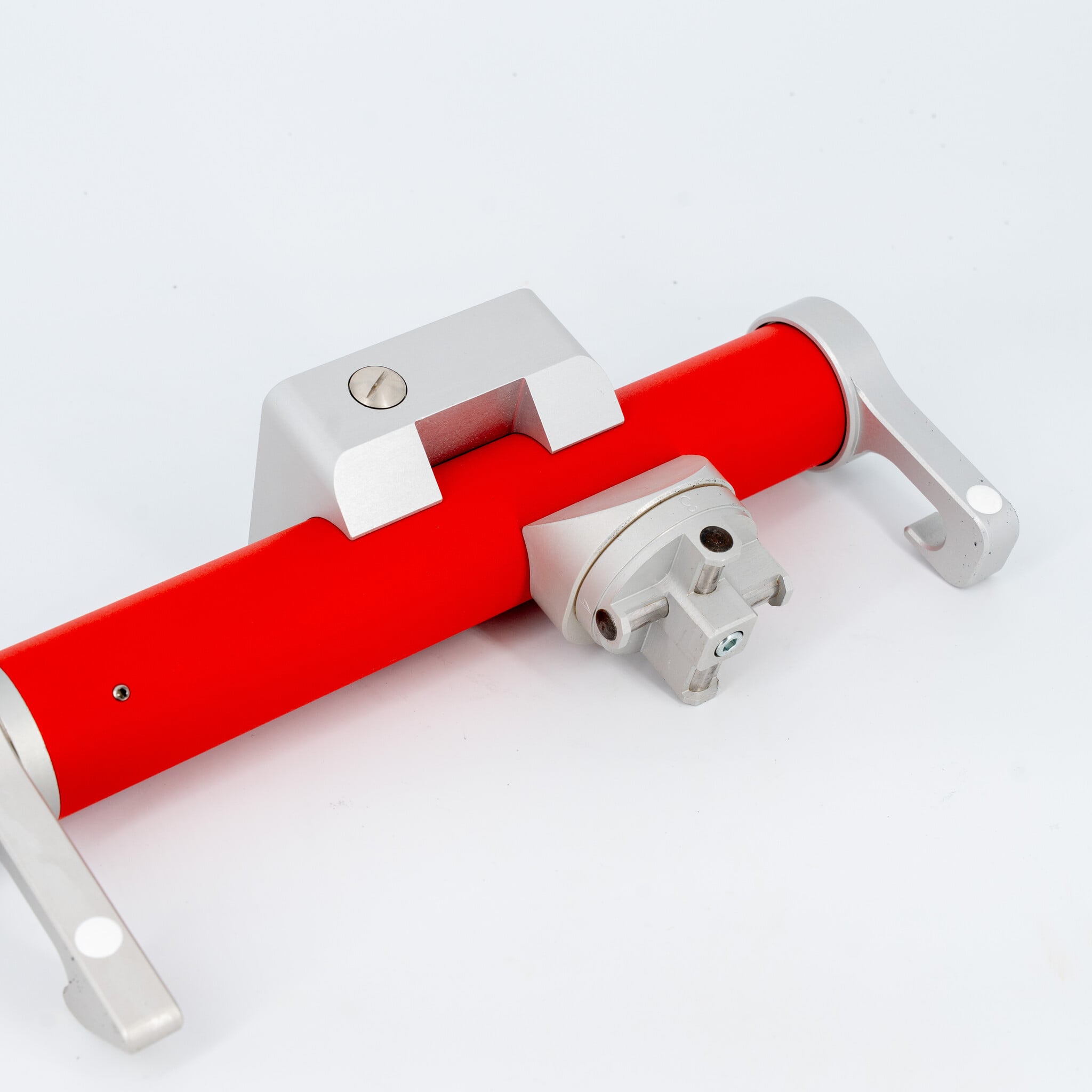

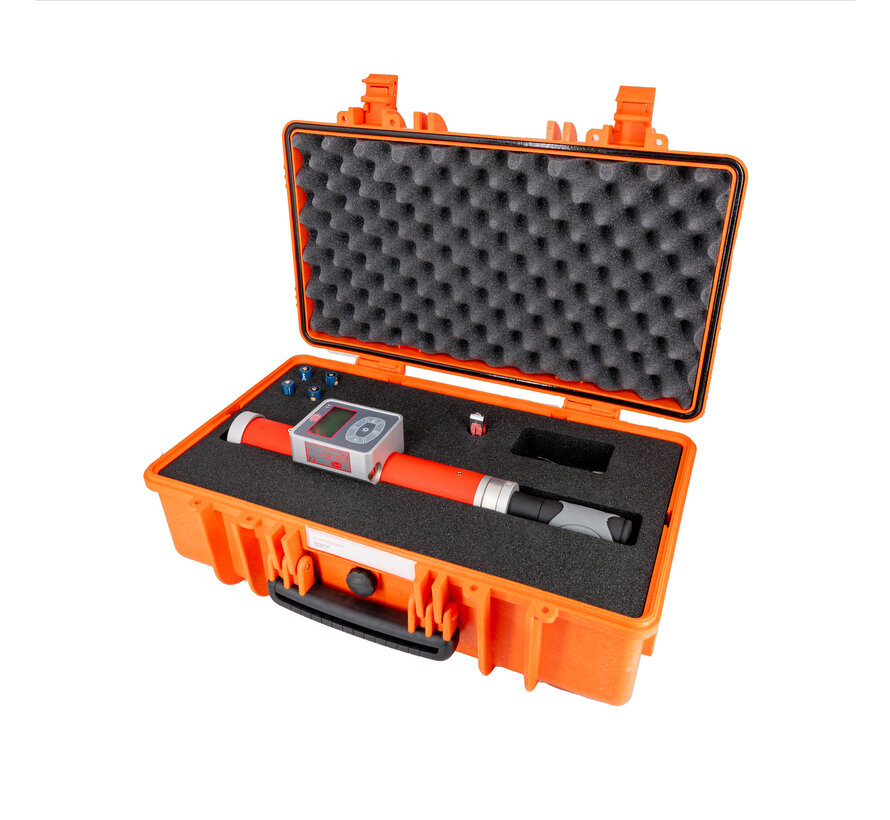

Kabelspanningsmeter HF 37/LPT
Toepassingsgebied:
Deze modellen spanningsmeters zijn speciaal ontworpen om de spanning van reeds geïnstalleerde kabels te meten, zonder dat er een dynamometer in de lijn hoeft te worden geplaatst of de installatie hoeft te worden gedemonteerd.
Werkingsprincipe:
Meting van de trekkracht door middel van rekstrookjes. De doorbuiging van de kabel in de spanningsmeter genereert een tangentiële kracht die evenredig is aan de trekkracht op de kabel. De vervorming die door deze kracht ontstaat, wordt gemeten door een in de sensor geïntegreerde brug van rekstrookjes. Het signaal van de rekstrookjes wordt vervolgens verwerkt door de bijbehorende elektronica en weergegeven op het lcd-scherm.
Technische specificaties:
Capaciteit: 100 tot 5000 daN (zie hieronder)
Kabeldiameter: 5 tot 16 mm (zie hieronder)
Materiaal: Aluminium 7075
Totale foutmarge: +/- 2 tot 5% van het volledige meetbereik
Voeding: 2 x CR123 3V-batterijen
Batterijduur: +/- 100 uur
Bedrijfstemperatuur: -20° tot +60°C
Beschermingsgraad: IP 65

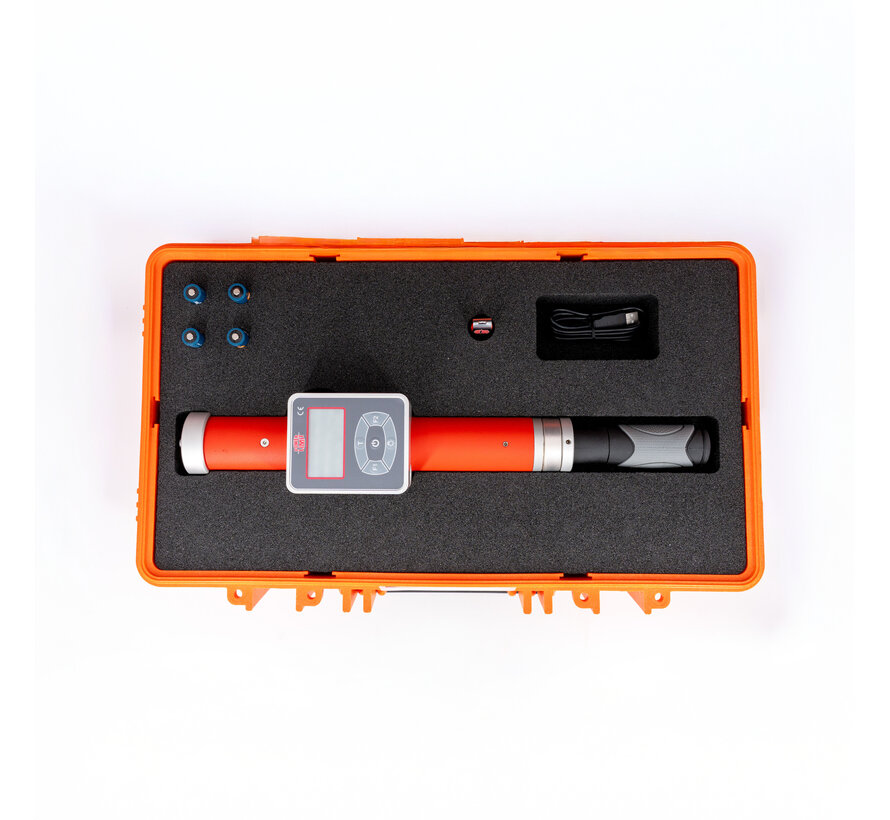

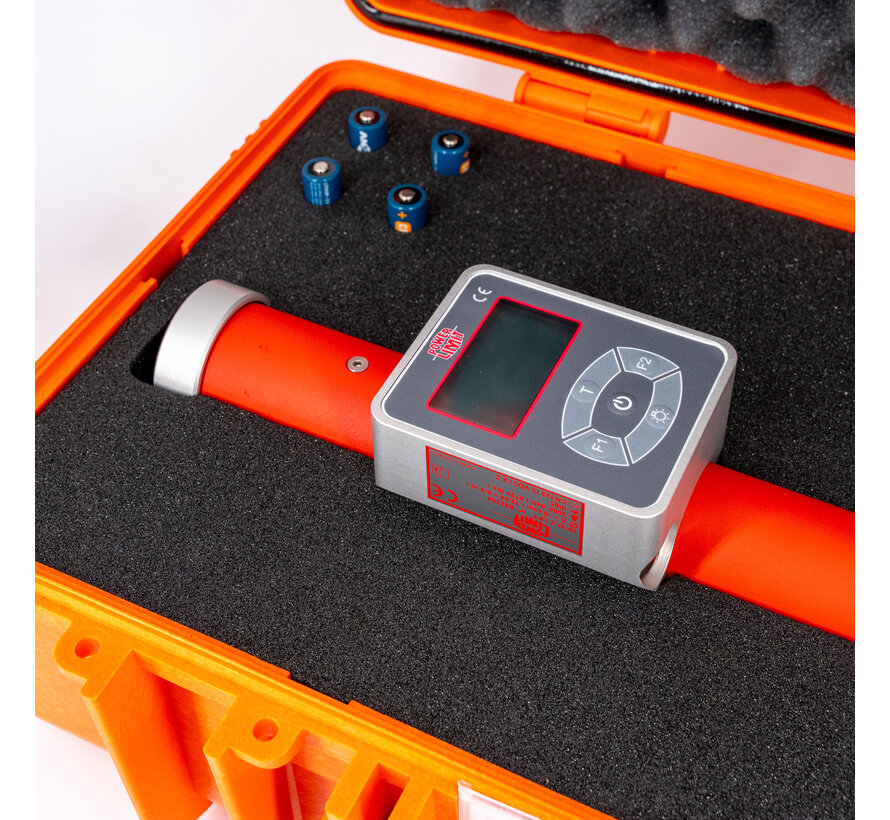

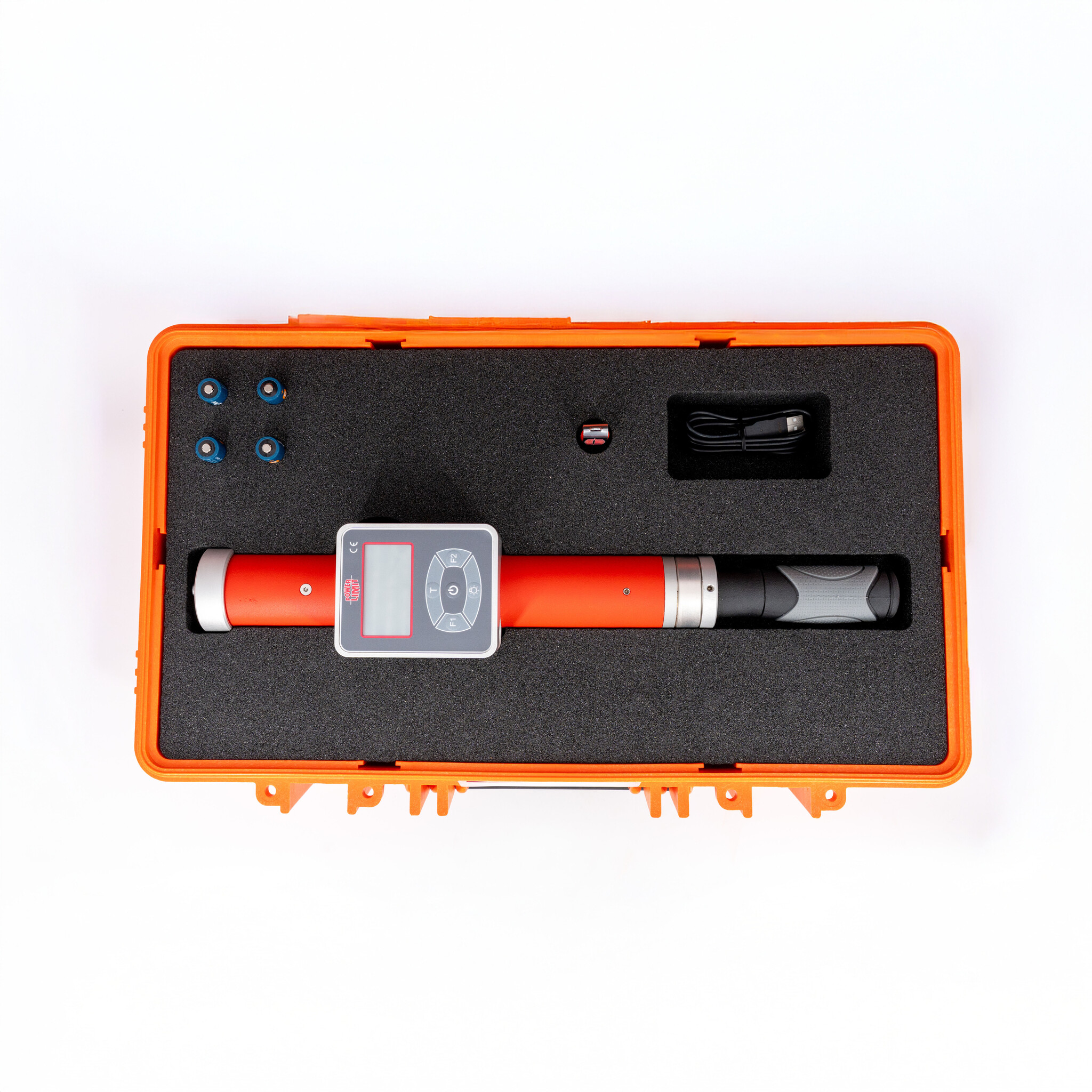

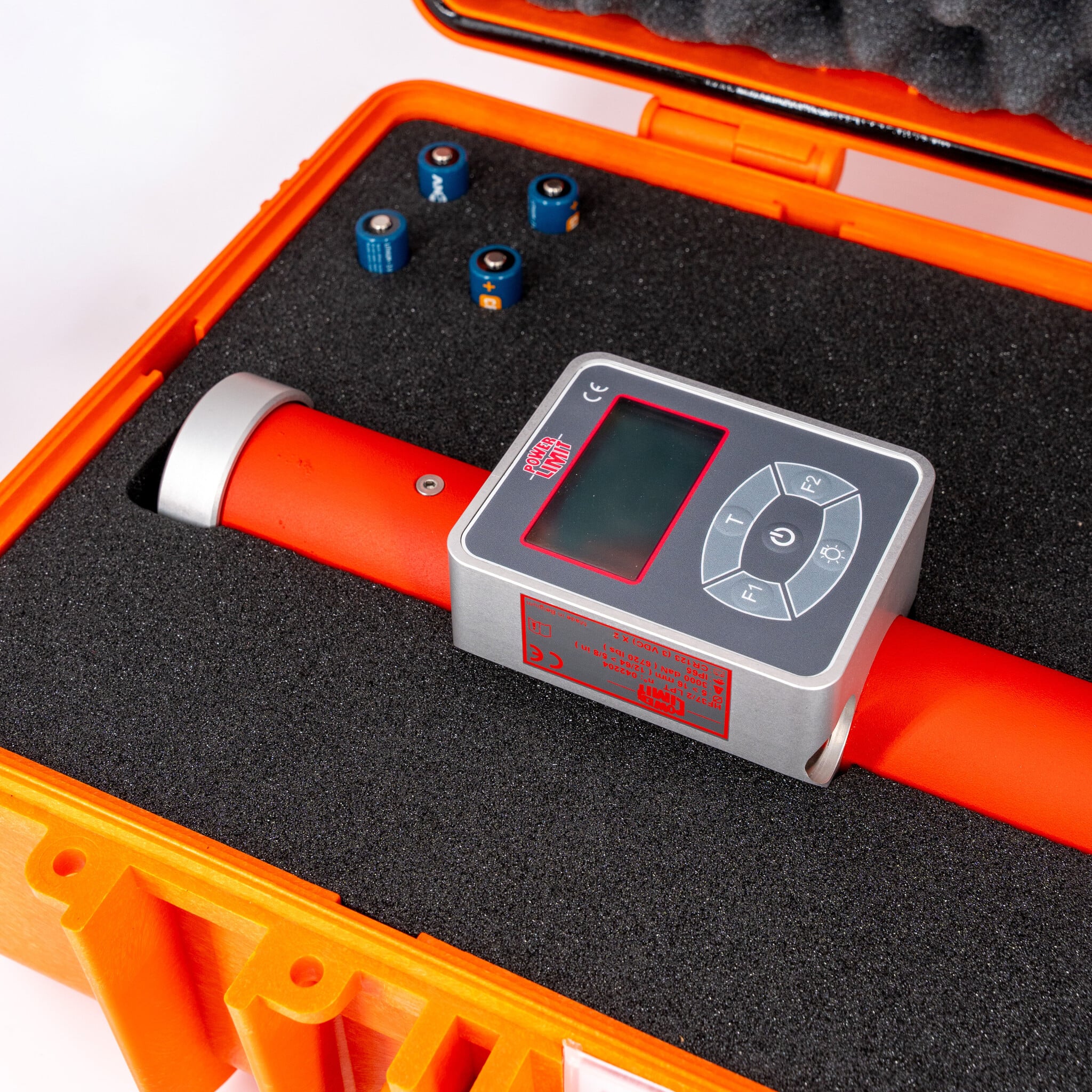

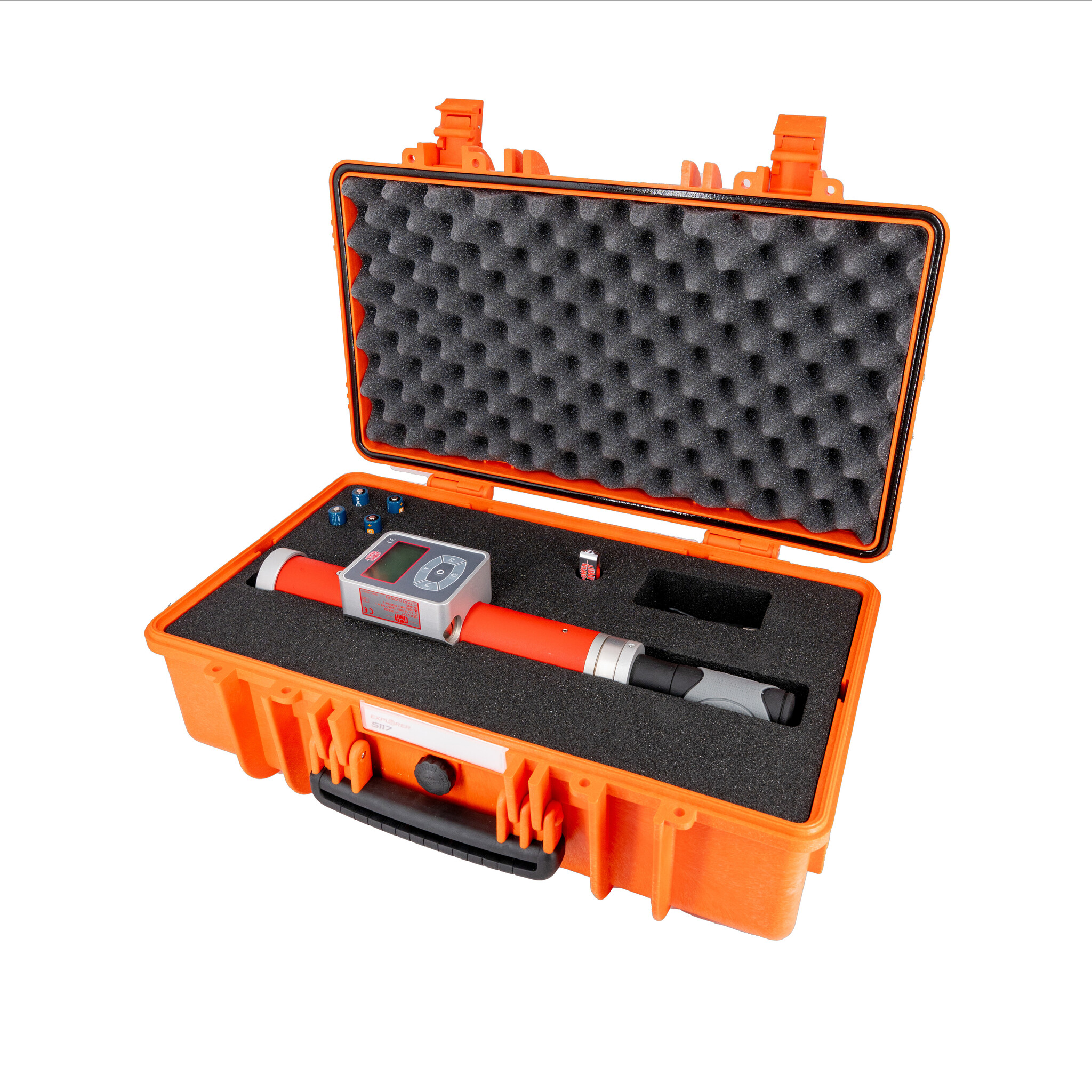

Inhoud van de set:
• 1 HF37/LPT-spanningsmeter
• 1 waterdichte draagkoffer
• 1 gebruikershandleiding
• 2 × CR123-batterijen
• 1 USB-stick met de software 'Loader Light'
• 1 USB-naar-mini-USB-kabel
Opties:
Specifieke kalibratie: De standaarddatabase bevat een reeks kabels en contactleidingen, elk aangeduid met een 'kalibratiereferentie'. Elk nummer correspondeert met een kalibratie die is uitgevoerd op de betreffende kabel. De database kan worden uitgebreid met specifieke kabels of touwen; hiervoor is een monster van elk kabeltype vereist, waarna de kalibratieresultaten aan de database worden toegevoegd.
Pc-software: Al onze apparaten worden standaard geleverd met 'Loader Light', software voor gegevensbeheer waarmee geregistreerde metingen kunnen worden bekeken en overgezet naar een pc. Andere beschikbare softwareopties zijn:
• Loader Tech: voor het op afstand toevoegen van een kalibratie
• Loader Full: voor het op afstand toevoegen van een kalibratie en het beheren van opnames
• Monitor: voor realtime gegevensverzameling
