Expansie as: wat is het en welke typen expansie assen bestaan er?

Een expansie as is een belangrijk onderdeel van machines voor het op- en afwikkelen van rollen en bobines. De as zorgt ervoor dat een rol materiaal stevig en nauwkeurig wordt opgespannen, zodat deze gecontroleerd kan worden afgewikkeld of opgewikkeld. Expansie assen worden onder andere toegepast in de papier-, folie-, kunststof-, verpakkings- en convertingindustrie.

Maar wat is een expansie as precies, hoe werkt deze en welke typen expansie assen zijn er? In dit artikel leggen we de belangrijkste verschillen uit.

Wat is een expansie as?

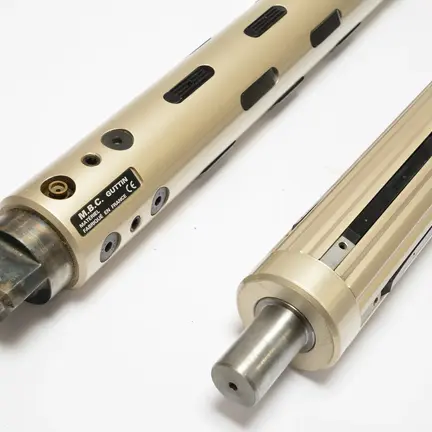

Een expansie as, ook wel expandeerbare as, opblaasbare as, expansiedoorn of air shaft genoemd, is een as die in de kern van een rol of bobine wordt geplaatst. Door de expansie van elementen op de as wordt de binnenzijde van de rol vastgeklemd.

Bij een pneumatische expansie as gebeurt dit doorgaans door middel van luchtdruk. De expansie-elementen komen naar buiten en maken contact met de binnenzijde van de kern. Hierdoor kan de rol betrouwbaar worden aangedreven of afgeremd tijdens het op- en afwikkelen.

Een expansie as maakt het daardoor mogelijk om rollen snel te plaatsen en te verwijderen, terwijl de rol tijdens het productieproces goed gecentreerd en opgespannen blijft.

Waarvoor wordt een expansie as gebruikt?

Expansie assen worden gebruikt in uiteenlopende industriële toepassingen waarbij rollen materiaal moeten worden op- of afgewikkeld. Denk bijvoorbeeld aan:

• papier en karton;
• kunststof- en verpakkingsfolie;
• aluminiumfolie;
• etiketten en andere baanmaterialen;
• slitting- en convertingmachines;
• coatinginstallaties;
• wikkel- en unwindinstallaties.

De juiste expansie as is afhankelijk van onder andere het gewicht en de diameter van de rol, de breedte van het materiaal, de benodigde spanning en de manier waarop de as in de machine wordt gemonteerd.

Welke typen expansie assen zijn er?

Er bestaan verschillende uitvoeringen van expansie assen. Het belangrijkste onderscheid zit onder meer in de manier waarop de as expandeert en het type expansie-element dat contact maakt met de kern van de rol.

1. Expansie as met barretjes

Een expansie as met barretjes gebruikt meerdere expansie-elementen die naar buiten komen en de rol aan de binnenzijde vastzetten. Deze uitvoering is geschikt voor verschillende toepassingen en kan worden uitgevoerd in onder andere aluminium of staal.

MBC Guttin beschrijft deze uitvoering als een oplossing voor zowel enkelbaans als multibaan afwikkelen. De positie van de rol kan daarbij nauwkeurig worden afgestemd op de machine.

Voordelen zijn onder andere:

• relatief eenvoudige plaatsing van de rol;
• snelle bediening;
• geschikt voor verschillende rolbreedtes;
• leverbaar in verschillende materialen en uitvoeringen;
• geschikt voor uiteenlopende industriële toepassingen.

2. Expansie as met spieën

Een expansie as met spieën gebruikt spieën die bij het activeren van de expansie naar buiten komen. De spieën grijpen aan op de binnenzijde van de kern.

Deze uitvoering wordt vaak toegepast wanneer een stevige grip en een goede krachtoverdracht belangrijk zijn. MBC Guttin positioneert expansie assen met spieën onder andere voor rollen met een hogere belasting en toepassingen waarbij een hogere spanning nodig is.

3. Pneumatische expansie as

Bij een pneumatische expansie as wordt luchtdruk gebruikt om de expansie-elementen te activeren. Hierdoor kan een rol snel worden opgespannen en weer worden vrijgegeven.

Pneumatische expansie assen zijn bijzonder geschikt voor productieomgevingen waarin rollen regelmatig worden gewisseld. De bediening kan bovendien worden geïntegreerd in de machine-installatie.

MBC Guttin produceert pneumatische en expansie-oplossingen voor industriële op- en afwikkeltoepassingen en levert deze volgens de specificaties van de toepassing.

4. Expansiekop voor cantilever toepassingen

Naast volledige expansie assen zijn er expansiekoppen. Deze worden gebruikt wanneer de rol vanaf één zijde toegankelijk moet zijn, bijvoorbeeld bij een cantilever- of overhangende opstelling.

MBC Guttin biedt hiervoor expansiekoppen met verschillende expansieprincipes. Deze oplossingen combineren een stevige opspanning met flexibiliteit voor specifieke machineconfiguraties.

Expansie assen van MBC Guttin

MBC Guttin is een Franse fabrikant van apparatuur voor industriële op- en afwikkelprocessen. Het bedrijf produceert onder andere expansie assen, expansiedoorns, pneumatische oplossingen, veiligheidspatents, spreidrollen en andere componenten voor wikkelinstallaties. De productie vindt plaats in Frankrijk.

De expansie assen van MBC Guttin kunnen worden aangepast aan de specifieke machine en toepassing. Volgens de fabrikant zijn uitvoeringen beschikbaar vanaf circa 25,4 mm tot 900 mm diameter en tot een lengte van 9 meter. Ook de uiteinden van de as kunnen volgens de vereiste machinespecificaties worden uitgevoerd.

Daarmee is een expansie as niet alleen een standaardcomponent, maar kan deze ook onderdeel zijn van een oplossing die specifiek voor een bestaande productielijn wordt samengesteld.

Waarom kiezen voor een expansie as van MBC Guttin?

Bij de keuze voor een expansie as zijn betrouwbaarheid, grip, maatvoering en onderhoud belangrijke aandachtspunten. MBC Guttin ontwikkelt expansie-oplossingen met verschillende expansietechnieken en materialen.

De fabrikant biedt onder andere oplossingen met expansie-elementen van rubber, aluminium of staal. Voor bepaalde uitvoeringen zijn ook aluminium, staal, carbon en versterkt aluminium als materiaal voor de as beschikbaar.

Een belangrijk onderdeel van het MBC Guttin-assortiment is bovendien de mogelijkheid om expansie assen aan te passen aan de gewenste toepassing.

Expansie as kopen via OpenSupply

De expansie assen van MBC Guttin zijn verkrijgbaar via OpenSupply. OpenSupply biedt industriële componenten van MBC Guttin aan, waaronder luchtassen en differentiaalassen.

Wil je een expansie as kopen of weten welke uitvoering geschikt is voor jouw machine? Dan kun je via OpenSupply informatie opvragen over de beschikbare MBC Guttin-oplossingen en de juiste configuratie voor jouw toepassing.

Bekijk de expansie assen van MBC Guttin bij OpenSupply

Expansie as kiezen: waar moet je op letten?

De juiste expansie as kiezen begint bij de technische specificaties van de machine en de rol. Belangrijke factoren zijn:

• kerndiameter van de rol;
• rolgewicht;
• rolbreedte;
• gewenste wikkel- of afwikkelsnelheid;
• benodigde baanspanning;
• type materiaal;
• gewenste manier van aandrijving;
• beschikbare ruimte in de machine;
• type lagering en asuiteinden;
• gewenste expansietechniek.

Voor een optimale werking moeten de expansie as en de overige machinecomponenten goed op elkaar zijn afgestemd.

Conclusie

Een expansie as is een essentieel machineonderdeel voor het veilig en gecontroleerd op- en afwikkelen van rollen. Door de kern van een rol mechanisch of pneumatisch te expanderen, ontstaat een stevige verbinding tussen de as en de rol.

Er bestaan verschillende typen expansie assen, waaronder expansie assen met barretjes, expansie assen met spieën, pneumatische expansie assen en expansiekoppen. Welke uitvoering geschikt is, hangt af van de machine, het materiaal, de rol en de gewenste productieomstandigheden.

MBC Guttin uit Frankrijk ontwikkelt en produceert deze oplossingen voor industriële toepassingen. Via OpenSupply zijn MBC Guttin expansie assen en andere componenten voor industriële wikkel- en afwikkelinstallaties verkrijgbaar.
