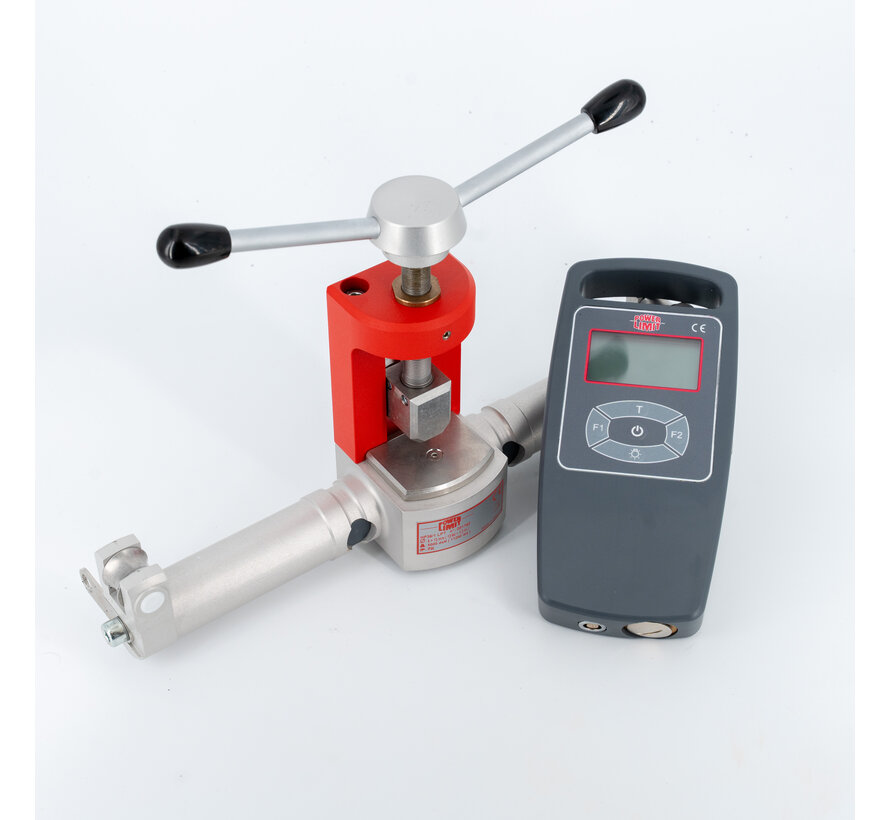

Kabelspanningsmeter HF 36/LPT
Toepassingsgebied:
Deze modellen spanningsmeters zijn speciaal ontworpen om de spanning op kabels onder belasting te meten, zonder dat er een in-lijn dynamometer hoeft te worden geplaatst of de installatie moet worden gedemonteerd om de meting uit te voeren.
Toepassingsvoorbeelden:
• Tuidraden van telecommunicatieantennes
• Hoogspanningsleidingen
• Hangbruggen, loopbruggen of tenten
Werkingsprincipe:
Trekkrachtmeting door middel van rekstrookjes. De doorbuiging van de kabel in de spanningsmeter genereert een tangentiële kracht die evenredig is aan de trekkracht op de kabel. De vervorming die door deze kracht ontstaat, wordt gemeten door een in de sensor geïntegreerde brugschakeling van rekstrookjes. Het door de rekstrookjes gegenereerde signaal wordt vervolgens verwerkt door de bijbehorende elektronica en weergegeven op het lcd-scherm van de gekoppelde uitleeseenheid.
Technische specificaties:
Capaciteit : 1.000 - 40.000 daN (zie hieronder)
Kabeldiameter : 2 - 44 mm (zie hieronder)
Sensormateriaal : Aluminium
Totale meetfout : 2 tot 5% van het meetbereik, afhankelijk van de kabelspecificaties
Voeding spanningsmeter : via de uitleeseenheid
Voeding uitleeseenheid : 2 x CR123 3V-batterij
Batterijduur : +/- 100 uur
Lengte aansluitkabel : 3 meter
Bedrijfstemperatuur : -20° tot +60°C
Beschermingsgraad : IP 65
PC-aansluiting : via USB-poort (software inbegrepen)
Opties :
Specifieke kalibratie: De standaarddatabase bevat een reeks kabels die zijn geïdentificeerd met een "kalibratiereferentie". Elk nummer komt overeen met een kalibratie die op de betreffende kabel is uitgevoerd. De database kan worden uitgebreid met specifieke kabels of touwen; hiervoor is een monster van elk kabeltype vereist en worden de kalibratieresultaten aan de database toegevoegd.
