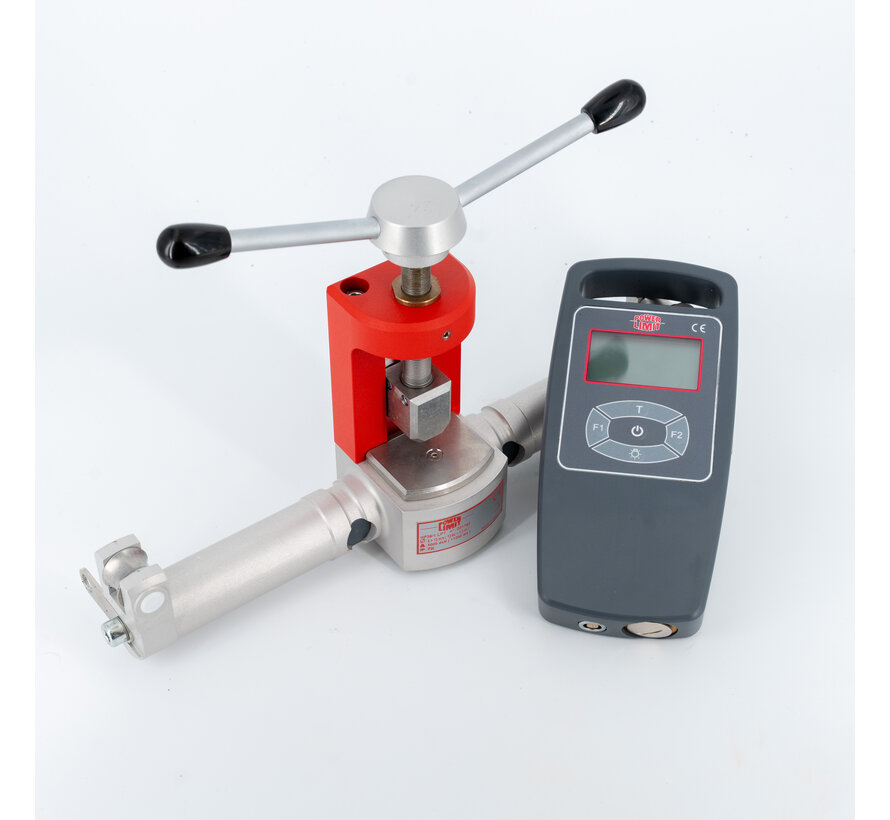

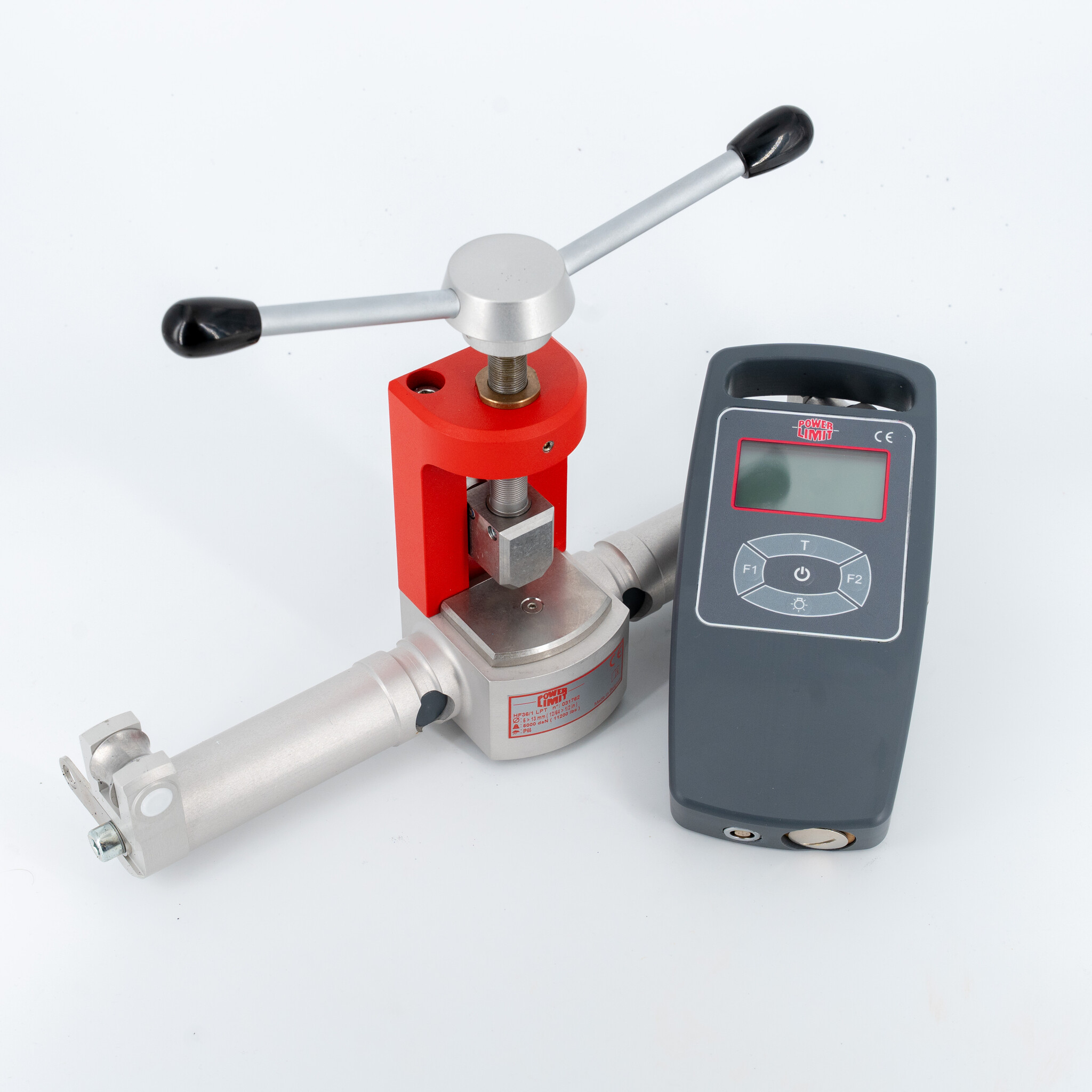

Seilspannungsmessgerät HF 36/LPT
Anwendungsbereich:
Diese Zugkraftmessgeräte wurden speziell für die Messung der Zugspannung an unter Last stehenden Seilen oder Kabeln entwickelt. Eine Messung ist möglich, ohne ein Inline-Kraftmessgerät einzufügen oder die Konstruktion für den Messvorgang demontieren zu müssen.
Anwendungsbeispiele:
• Abspannseile von Telekommunikationsantennen
• Hochspannungsleitungen
• Hängebrücken, Fußgängerstege oder Zelte
Funktionsprinzip:
Zugkraftmessung mittels Dehnungsmessstreifen (DMS). Die durch das Messgerät bewirkte Auslenkung des Seils erzeugt eine Tangentialkraft, die proportional zur auf das Seil wirkenden Zuglast ist. Die durch diese Kraft hervorgerufene Verformung wird von einer in den Sensor integrierten DMS-Messbrücke erfasst. Das von den Dehnungsmessstreifen erzeugte Signal wird von der zugehörigen Elektronik verarbeitet und auf dem LCD-Bildschirm der angeschlossenen Anzeigeeinheit dargestellt.
Technische Daten:
Messbereich: 1.000 – 40.000 daN (siehe unten)
Seildurchmesser: 2 – 44 mm (siehe unten)
Sensormaterial: Aluminium
Gesamtfehler: 2 bis 5 % des Messbereichsendwerts, abhängig von den Seilspezifikationen
Stromversorgung Messgerät: über die Anzeigeeinheit
Stromversorgung Anzeige: 2 x CR123 3-V-Batterie
Batterielaufzeit: ca. 100 Stunden
Länge des Verbindungskabels: 3 Meter
Betriebstemperatur: -20 °C bis +60 °C
Schutzart: IP 65
PC-Anschluss: über USB-Schnittstelle (Software im Lieferumfang enthalten)
Optionen:
Spezifische Kalibrierung: Die Standarddatenbank enthält eine Reihe von Seilen, die über eine „Kalibrierungsreferenz“ identifiziert werden. Jede Nummer entspricht einer für das jeweilige Seil durchgeführten Kalibrierung. Die Datenbank kann um spezifische Seile erweitert werden – hierfür ist eine Probe des jeweiligen Seiltyps erforderlich; die Kalibrierungsergebnisse werden anschließend in die Datenbank aufgenommen.
