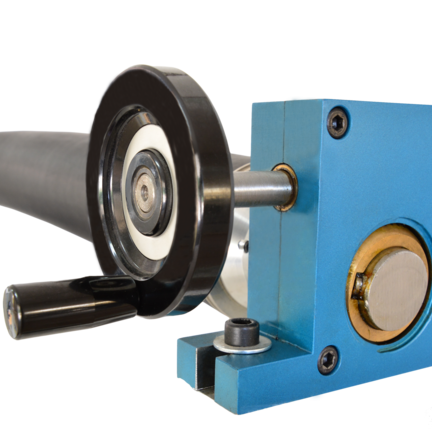

Spreizwalzen

Spreizwalzen (auch Breitstreckwalzen genannt) sind speziell konstruierte, rotierende Zylinder in Maschinen, die Materialien in der Breite strecken und Falten glätten. Sie gewährleisten, dass ein durchgehender Materialbahn (z. B. Papier, Kunststofffolie oder Textilien) gerade, flach und unbeschädigt durch den Produktionsprozess läuft.

Wie funktioniert eine Spreizwalze?

Das Grundprinzip besteht darin, dass die Walze eine nach oben oder seitlich gerichtete Kraft von der Mitte der Materialbahn nach außen ausübt. Dadurch wird das Material an die Seiten gedrückt und Falten werden geglättet.

Arten von Spreizwalzen
Je nach Produkt und Maschinentyp kommen verschiedene Walzentypen zum Einsatz:

• Bogenwalzen (Bananenwalzen): Diese Walzen haben eine charakteristische, gebogene Form. Durch diese Krümmung legt das Material in der Mitte einen kürzeren oder längeren Weg zurück als an den Seiten, wodurch die Bahn nach außen gespannt wird. Der Bogen kann manuell oder automatisch eingestellt werden. • Spiralwalzen: Diese geraden Walzen sind mit Stahl- oder Gummispiralen (einer Art Gewinde) ausgestattet, die von der Mitte zu den Außenkanten verlaufen. Sobald die Materialbahn über sie läuft, drücken die Spiralen das Material zu den Flanken.

• Lamellen- und Kordelwalzen: Diese Walzen verwenden bewegliche Segmente (Lamellen oder Kordeln), die sich während der Rotation an der Kontaktstelle mit dem Material kontinuierlich nach außen verschieben.

• Spreizelemente mit Gummiringen: Moderne Varianten verwenden gerade Führungswalzen, auf denen lose, elastische Gummiringe montiert sind. Diese Ringe neigen sich unter Druck und verteilen so das Material faltenfrei.

Wo werden sie eingesetzt? Spreizwalzen finden sich überall dort, wo mit dünnen, flexiblen Materialien auf Rollen gearbeitet wird. Beispiele hierfür sind die Papierindustrie, die Textilproduktion, die Verarbeitung von Kunststofffolien und Aluminiumfolien sowie die Verpackungsindustrie.
